इस्पात संरचनात्मक अवयवहरूको लागि पूर्ण गाइड: माध्यमिक सदस्यहरू र जडान विवरणहरू

अघिल्लो अंकले प्राथमिक भार वहन गर्ने सदस्यहरू र बीचमा ब्रेसिङ र स्थिरता सदस्यहरूको विवरण र लेआउट रेखाचित्र चित्रण गरेको थियो।इस्पात संरचनात्मकअवयवहरू। यो सत्र माध्यमिक र संलग्न कम्पोनेन्टहरू साथै जडानहरू र संरचनात्मक फिटिंगहरूको परिचयको साथ जारी छ। तल विशिष्ट लेआउट स्थितिहरूको विवरण र स्टील भवनहरूमा प्रत्येक कम्पोनेन्टको पूर्ण सूचीहरू छन्।

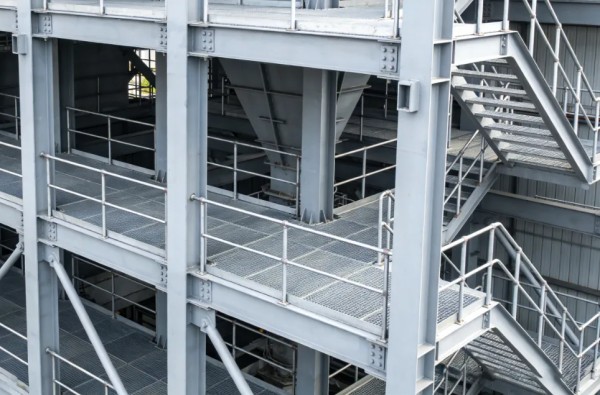

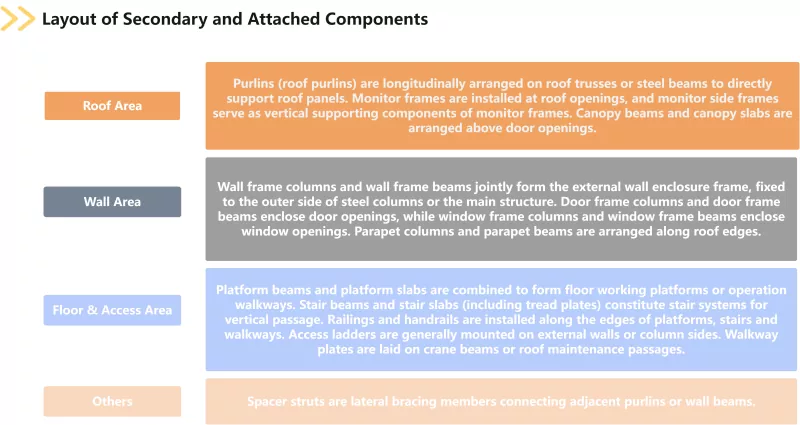

माध्यमिक र संलग्न कम्पोनेन्टहरूमा पर्लिन, पर्खाल फ्रेम स्तम्भ, भित्ता फ्रेम बीम, मोनिटर फ्रेम, मोनिटर साइड फ्रेम, स्टेयर बीम, स्टेयर स्ल्याब, प्लेटफर्म बीम, प्लेटफर्म स्ल्याब, रेलिङ, ह्यान्डरेल, पहुँच भर्याङ, वाकवे प्लेट र स्पेसर स्ट्रट्स, डोर फ्रेम स्तम्भ, ढोका फ्रेम बीम, विन्डो फ्रेम बीम, विन्डो फ्रेम बीम हुन सक्छ। स्ल्याबहरू, प्यारापेट स्तम्भहरू र प्यारापेट बीमहरू। पर्लिनहरू छतको पर्लिन र भित्ता पर्लिनहरूमा उपविभाजित हुन्छन्, जबकि सीढीको स्ल्याबहरूले ट्रेड प्लेटहरू ढाक्छन्। घेरा, मार्ग, दिवा प्रकाश र भेन्टिलेसन, माध्यमिक र संलग्न कम्पोनेन्टहरू मुख्य संरचनामा हावाको भार, हिउँको भार र अन्य भारहरू प्रसारण गर्ने जस्ता निर्माण कार्यहरू गर्दै। तिनीहरू अपरिहार्य भागहरू हुन् जसले स्टील भवनहरूको अखण्डता र सेवा कार्यहरू सुनिश्चित गर्दछ।

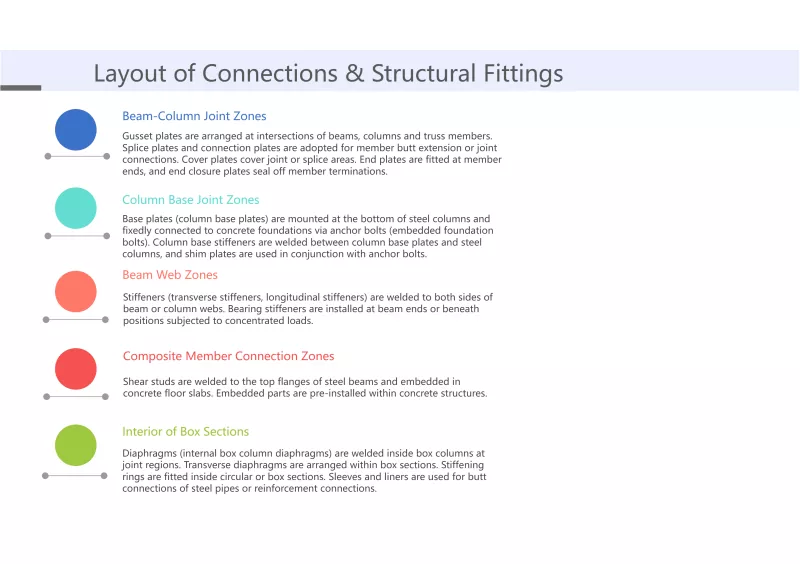

जडानहरू र संरचनात्मक फिटिंगहरूमा गसेट प्लेटहरू, स्टिफेनरहरू, बेयरिङ स्टिफेनरहरू, शिम प्लेटहरू, जडान प्लेटहरू, स्प्लिस प्लेटहरू, कभर प्लेटहरू, अन्त बन्द प्लेटहरू, अन्तिम प्लेटहरू, आधार प्लेटहरू, स्तम्भ आधार स्टिफेनरहरू, स्तम्भ एङ्कर बोल्टहरू, उच्च-शक्तियुक्त बोल्टहरू, एम्बाडेड पार्टहरू, स्टिफेनरहरू हुन्छन्। आस्तीन, लाइनर, कडा घण्टी, डायाफ्राम र ट्रान्सभर्स डायाफ्राम। Stiffeners ट्रान्सभर्स stiffeners र अनुदैर्ध्य stiffeners मा विभाजित छन्; आधार प्लेटहरूले स्तम्भ आधार प्लेटहरू समावेश गर्दछ; स्तम्भ एङ्कर बोल्टलाई एम्बेडेड फाउन्डेशन बोल्ट पनि भनिन्छ; शियर स्टडहरूलाई स्टड कनेक्टरहरू पनि भनिन्छ; डायाफ्रामले बक्स स्तम्भहरूको लागि आन्तरिक डायाफ्रामहरू ढाक्छ। को एक महत्त्वपूर्ण वर्ग को रूप माइस्पात संरचनाकम्पोनेन्टहरू, जडानहरू र संरचनात्मक फिटिंगहरूले प्रत्यक्ष रूपमा निर्धारण गर्दछ कि सबै भार-वाहक सदस्यहरूले समन्वयमा प्रभावकारी रूपमा काम गर्न सक्छन् र लोड स्थानान्तरण मार्ग निरन्तर र भरपर्दो छ कि छैन।

हाल सम्म, संरचनात्मक संरचना द्वारा वर्गीकृत स्टील संरचनात्मक घटक को चार प्रमुख कोटिहरु सबै क्रमबद्ध गरिएको छ। माथिका सबै घटकहरू स्टिल भवनहरूको निर्माण रेखाचित्रमा कोरिएका छन्, संरचनात्मक गणना रिपोर्टहरूमा बल विश्लेषणमा समावेश गरिएको छ, र पूर्ण संरचनाहरूमा स्थायी रूपमा राखिएको छ। कम्पोनेन्टहरूको संयोजन विभिन्न परियोजना प्रकारहरूसँग भिन्न हुन्छ। प्रत्येक प्रकारको कम्पोनेन्टको कार्यात्मक स्थिति र लेआउट तर्कको सही बुझाइ सही मात्रा बिलहरू कम्पाइल गर्न र उचित रूपमा व्यापक एकाइ मूल्यहरू निर्धारण गर्नको लागि एक पूर्व शर्त हो, साथै स्टिल संरचनाहरूको डिजाइन उद्देश्यलाई सुरक्षित र भरपर्दो भौतिक भवनहरूमा रूपान्तरण गर्न सकिन्छ भनेर सुनिश्चित गर्ने आधार हो।
