१. स्टिल फ्रेम लिफ्टिङ चेक (उल्टाउने गणना)

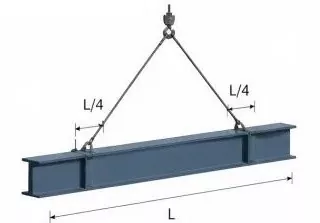

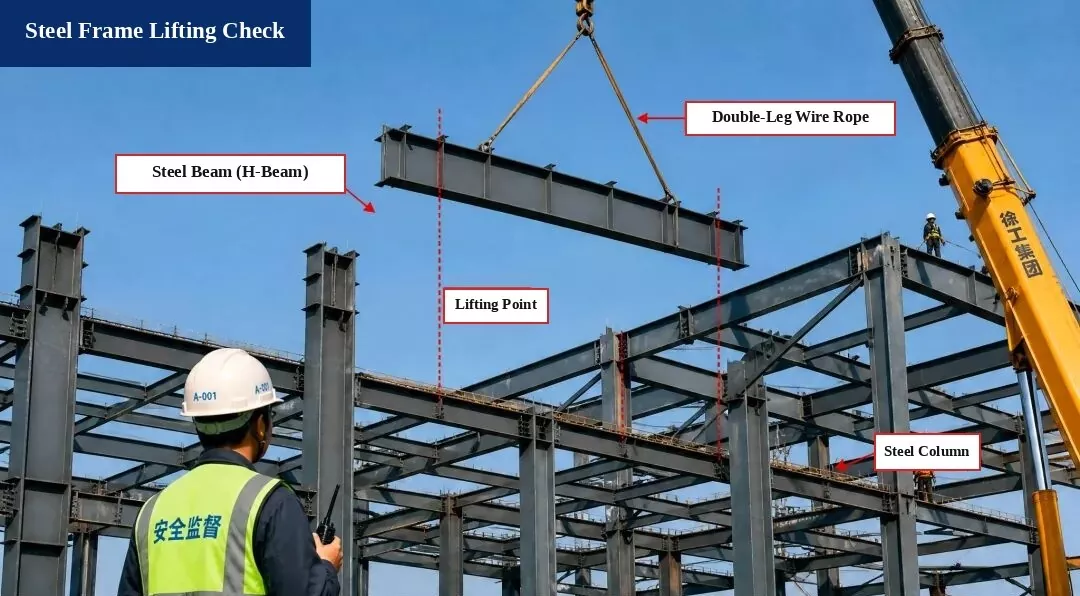

I. लिफ्टिङ रेखाचित्र

सदस्य:स्टिल बीम H500×200×10×16, लम्बाइ L = 12.0 m

उठाउने बिन्दुहरू:बीमको प्रत्येक छेउबाट L/4 मा सेट गर्नुहोस्

स्लिङ कोण:α ≈ ६०°

II। लोड गणना

1. किरणको स्व-भार:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. गतिशील लोड कारक:१.१ लिनुहोस्

3. स्लिङको वजन:बेवास्ता (नगण्य)

4. कुल लिफ्टिङ लोड:
P = G × 1.1 = 219.9 kN

5. स्लिङ तनाव (सन्तुलित भार):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III। Sling सुरक्षा जाँच

1. स्लिङ प्रकार:φ20 स्टील तार डोरी, ब्रेकिंग लोड Fb = 360 kN

2. सुरक्षा कारक (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

मानक आवश्यकताहरू पूरा गर्दछ!

निष्कर्ष जाँच गर्नुहोस्:
लिफ्टिङ सञ्चालन सुरक्षित छ र कोड आवश्यकताहरू पूरा गर्दछ।

सन्दर्भ मानकहरू

• इस्पात संरचनाहरूको निर्माणको लागि कोड (GB 50755-2012)

• निर्माणमा उठाउने र उठाउने सुरक्षाको लागि प्राविधिक कोड (JGJ 276-2012)

सुरक्षा नोटहरू:

1. सुरक्षित र भरपर्दो छ भनी सुनिश्चित गर्न स्टिल बीम, तार डोरी, र लिफ्टिङ उपकरणहरू लिफ्ट गर्नु अघि जाँच गर्नुहोस्।

2. लिफ्टिङ प्रक्रिया निर्देशित गर्न एक समर्पित व्यक्तिलाई नियुक्त गर्नुहोस्। उठाएको बीम मुनि कोही पनि उभिन सक्दैन।

3. हावाको गति लेभल 6 वा माथि पुग्दा तुरुन्तै उठाउने काम रोक्नुहोस्।

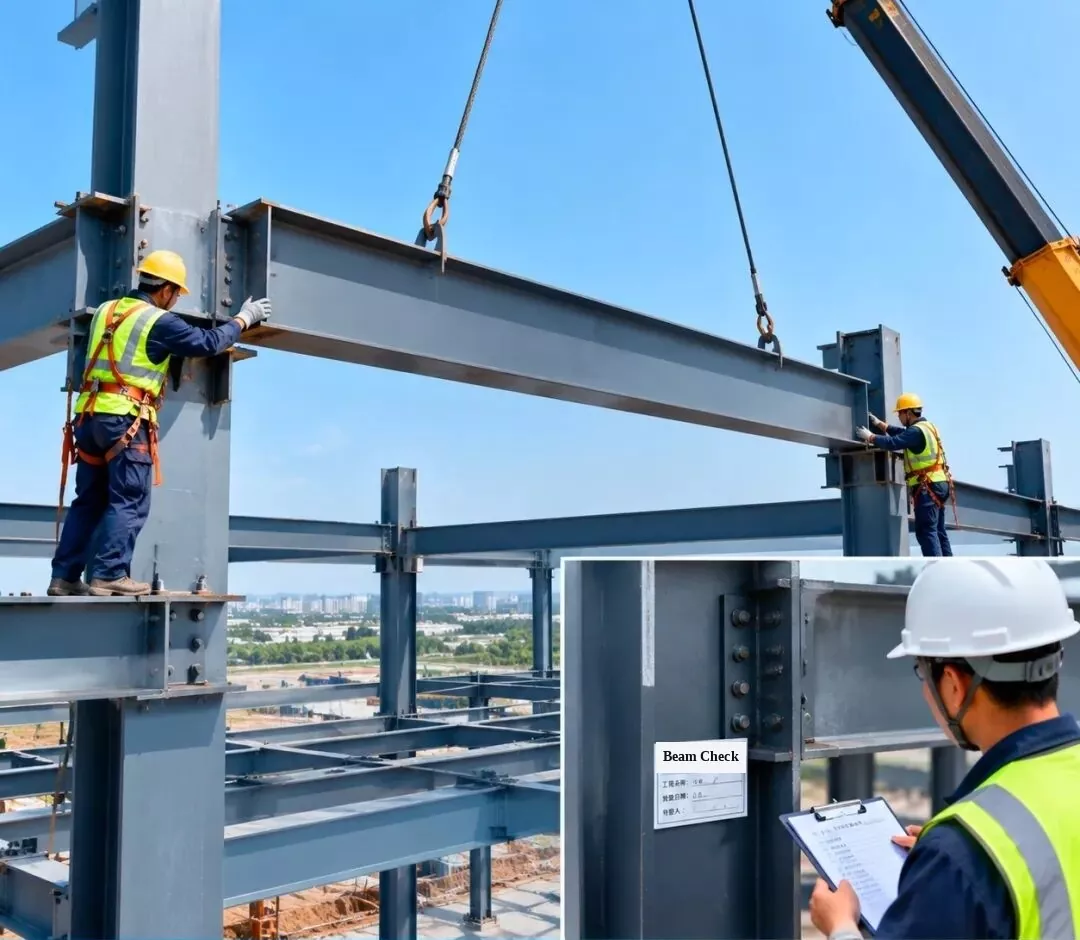

२. स्टिल फ्रेम स्थापना र निरीक्षण - स्टिल बीम स्थापना

स्टिल बीमलाई यसको योजनाबद्ध स्थितिमा लिफ्ट गर्नुहोस्, त्यसपछि जडान जोइन्टहरू निरीक्षण गर्नुहोस् र अनुमोदन गर्नुहोस् कि स्थापना गुणस्तर डिजाइन आवश्यकताहरू पूरा गर्दछ।

[स्तम्भमा इन्सेट ट्याग: स्टिल बीम स्थापना निरीक्षण | परियोजनाको नाम: कार्यशाला #1 | निरीक्षण मिति | निरीक्षक]

3. स्टील फ्रेम स्थापना र निरीक्षण - इस्पात छत ट्रस स्थापना

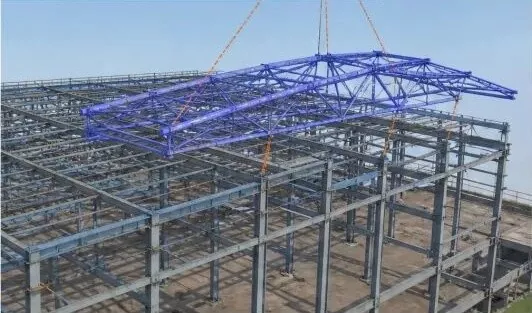

1. 3D BIM सिमुलेशन:लिफ्टिङ योजना र स्थापना क्रम सुधार गर्न स्टील छत ट्रस स्थापना अनुकरण गर्नुहोस्।

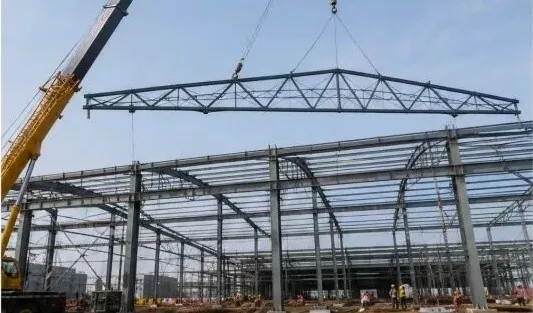

२. रूफ ट्रस लिफ्टिङ:ट्रस उठाउन ट्रक क्रेन प्रयोग गर्नुहोस् र यसलाई सन्तुलित राख्दा बिस्तारै स्थितिमा राख्नुहोस्।

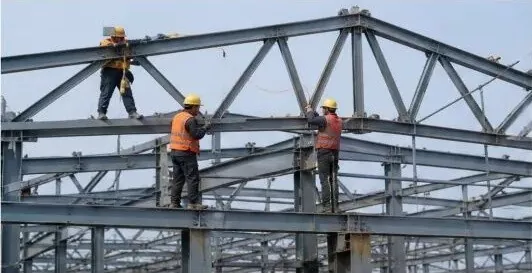

3. स्थिति र अस्थायी फिक्सिंग:छत ट्रस ठाउँमा भएपछि, यसलाई अस्थायी रूपमा सुरक्षित गर्नुहोस् र यसको स्थिति र उचाइ (उचाइ) समायोजन गर्नुहोस्।

4. उच्च-शक्ति बोल्ट जडान:बलियो जडान सुनिश्चित गर्न डिजाइन नियमहरू अनुसार उच्च-शक्ति बोल्टहरू कस्नुहोस्।

5. स्थापना निरीक्षण:ट्रसको उचाइ, स्प्यान, झुकाउने (विक्षेपण), र ठाडो पङ्क्तिबद्धता जाँच गर्नुहोस् कि तिनीहरू कोड पूरा गर्छन्।

६. निरीक्षण अभिलेख:निरीक्षण पास गरेपछि, रेकर्ड फारम पूरा गर्नुहोस् र अर्को निर्माण चरणमा जानुहोस्।

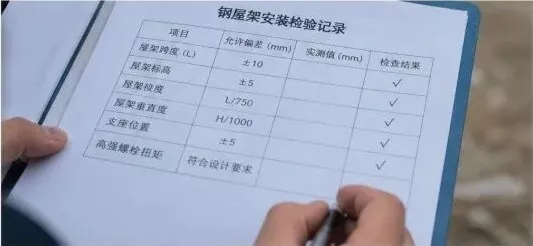

इस्पात छत ट्रस स्थापना निरीक्षण रेकर्ड

निरीक्षण वस्तु	अनुमति दिइएको त्रुटि (मिमी)	मापन मान (मिमी)	नतिजा जाँच गर्नुहोस्
ट्रस स्प्यान (L)	±१०	—	√ (पास)
ट्रस उचाइ (उचाई)	±5	—	√ (पास)
ट्रस झुकाउने (विक्षेपण)	L / 750	—	√ (पास)
ट्रस ठाडो पङ्क्तिबद्धता	H / 1000	—	√ (पास)
समर्थन स्थिति	±5	—	√ (पास)
उच्च-शक्ति बोल्ट टोक़	डिजाइन आवश्यकताहरू पूरा गर्दछ	—	√ (पास)

मुख्य नियन्त्रण बिन्दुहरू:

तिनीहरूको प्रकार, आकार, र वेल्ड गुणस्तर प्रमाणित गर्न साइटमा सबै आगमन इस्पात भागहरू जाँच गर्नुहोस्;
लिफ्टिङ सुरक्षा सुनिश्चित गर्न सुरक्षित र व्यावहारिक लिफ्टिङ योजना प्रयोग गर्नुहोस्;
ट्रसलाई स्थितिमा राखेपछि यसलाई समायोजन र ठीक गर्नुहोस्;
सबै उच्च-शक्ति बोल्टहरू ठीकसँग कस्नुहोस् र कोड अनुसार तिनीहरूको टर्क परीक्षण गर्नुहोस्;
स्थापित संरचनाले सबै डिजाइन र कोड आवश्यकताहरू पूरा गर्दछ भनेर सुनिश्चित गर्न पूर्ण निरीक्षण गर्नुहोस्।

4. स्टील फ्रेम स्थापना र निरीक्षण - झुकाव इस्पात बीम स्थापना

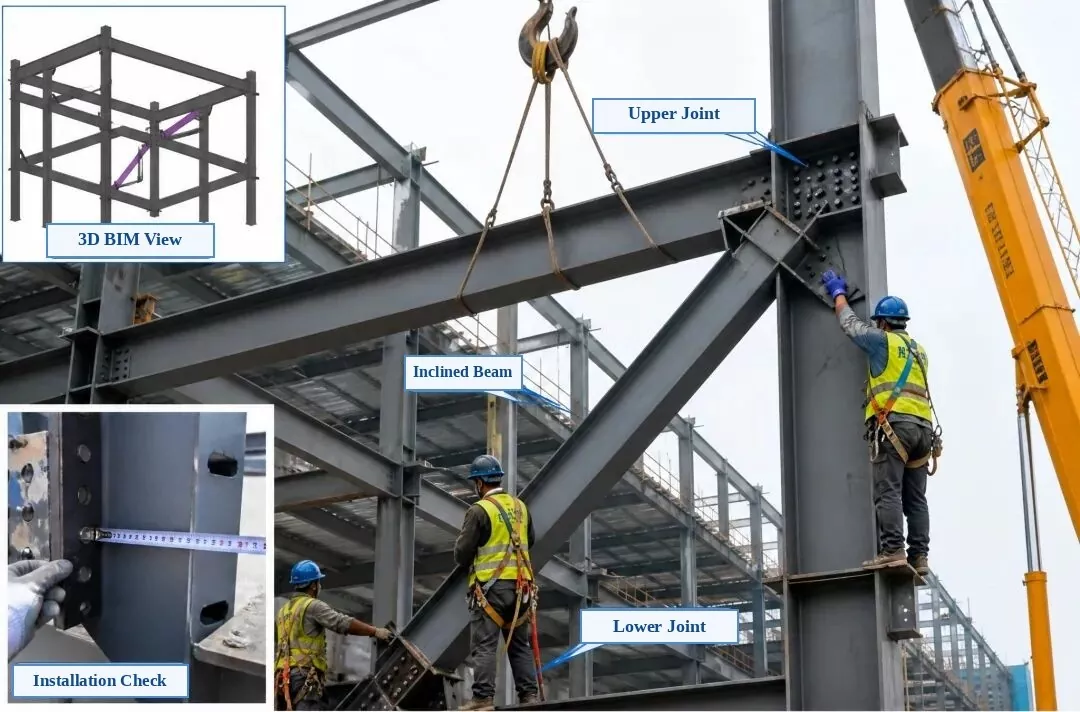

निकालिएको फोटो लेबलहरू:शीर्ष-बायाँ इनसेट: 3D BIM दृश्य | तल-बायाँ इनसेट: स्थापना जाँच | मुख्य तस्बिर: माथिल्लो जडान जोइन्ट, इन्क्लान्ड स्टिल बीम (डायगोनल ब्रेस), तल्लो जडान जोड

स्टील फ्रेम स्थापना र निरीक्षण - झुकाव इस्पात बीम स्थापना

1. पूर्व-स्थापना जाँच:भाग नम्बर, आकार, बोल्ट प्वाल स्थिति, र जडान प्लेट दिशा जाँच गर्नुहोस्। सुनिश्चित गर्नुहोस् कि सम्पर्क सतहहरू समतल, सफा, र burrs वा तेल मुक्त छन्।

2. लिफ्टिङ र स्थिति:झुकेको बीमलाई बिस्तारै ठाउँमा उठाउन दुईवटा लिफ्टिङ पोइन्टहरू प्रयोग गर्नुहोस्। यसलाई अस्थायी रूपमा ठीक गर्नुहोस् र माथिल्लो र तल्लो जोर्नीहरू स्टिलको स्तम्भ र बीमसँग सही रूपमा लाइन अप भएको सुनिश्चित गर्नुहोस्।

3. पङ्क्तिबद्धता र समायोजन:डिजाइन आवश्यकताहरू पूरा गर्न झुकाएको बीमको केन्द्र रेखा स्थिति, उचाइ, र ठाडो पङ्क्तिबद्धता समायोजन गर्नुहोस्। पङ्क्तिबद्धता पछि स्थायी जडान पूरा गर्नुहोस्।

४. जडान विधि:उच्च-बल बोल्टहरूसँग जडान गर्नुहोस्। डिजाइन द्वारा आवश्यक भए अनुसार तिनीहरूलाई केन्द्रबाट बाहिरी दुवै तर्फ समान रूपमा कस्नुहोस्, र अन्तिम कडाई पास निरीक्षण पछि प्रत्येक बोल्ट चिन्ह लगाउनुहोस्।

5. स्थापना निरीक्षण:केन्द्ररेखा स्थिति, उचाइ, ठाडो पङ्क्तिबद्धता, प्लेट सम्पर्क कसाई, र बोल्ट कडा गुणस्तर जाँच गर्नुहोस्। सबै कुराले स्टिल संरचनाहरूको निर्माण गुणस्तर (GB 50205) को स्वीकृतिको लागि कोड पूरा गर्नुपर्छ।

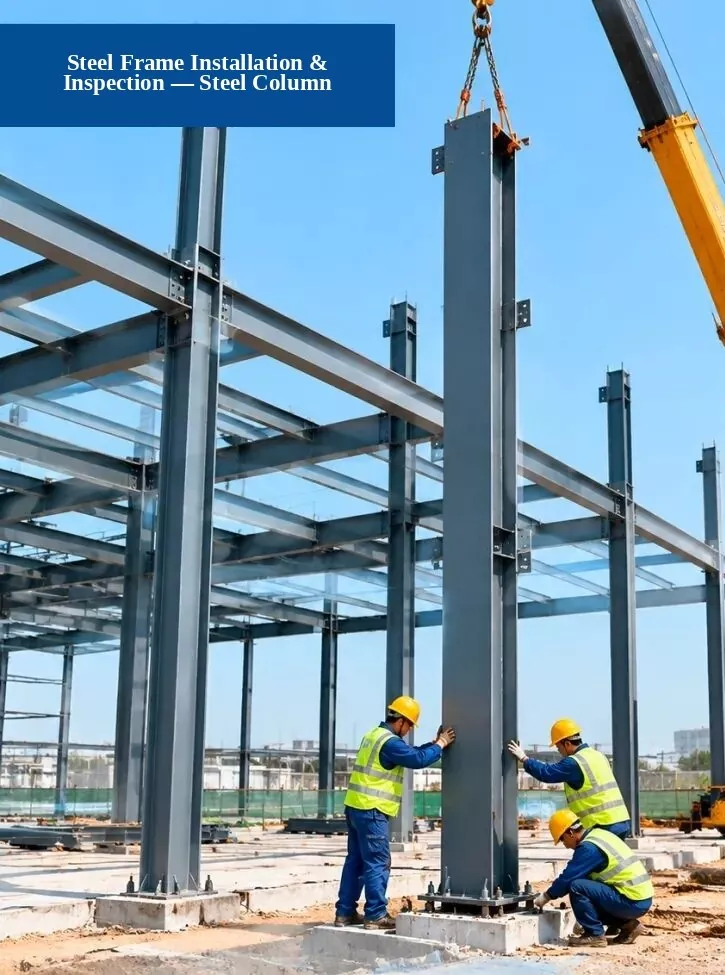

5. स्टील फ्रेम स्थापना र निरीक्षण - स्टील स्तम्भ स्थापना

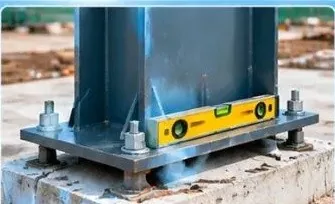

1. आधार जाँच:एङ्कर बोल्ट स्थिति, आधार उचाइ, र आधार आयामहरू डिजाइन आवश्यकताहरू पूरा गर्छन् कि छैनन् जाँच गर्नुहोस्।

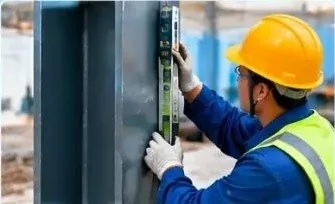

2. ठाडो पङ्क्तिबद्धता जाँच:स्टिल स्तम्भ कत्तिको सीधा (ठाडो) खडा छ भनेर जाँच गर्न कुल स्टेशन, लेजर प्लम्ब, वा स्ट्रेटेज स्तर प्रयोग गर्नुहोस्।

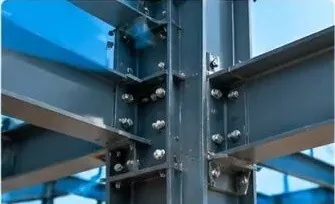

3. जडान गुणस्तर जाँच:उच्च-शक्ति बोल्टहरू, वेल्डहरू, र जडान प्लेटहरू मानक आवश्यकताहरू पूरा गर्छन् कि छैनन् जाँच गर्नुहोस्।

निर्माण प्रक्रिया:1. तयारी कार्य → 2. लिफ्ट र प्लेस स्टिल स्तम्भ → 3. स्थापना र सुरक्षित → 4. निरीक्षण र स्वीकृति

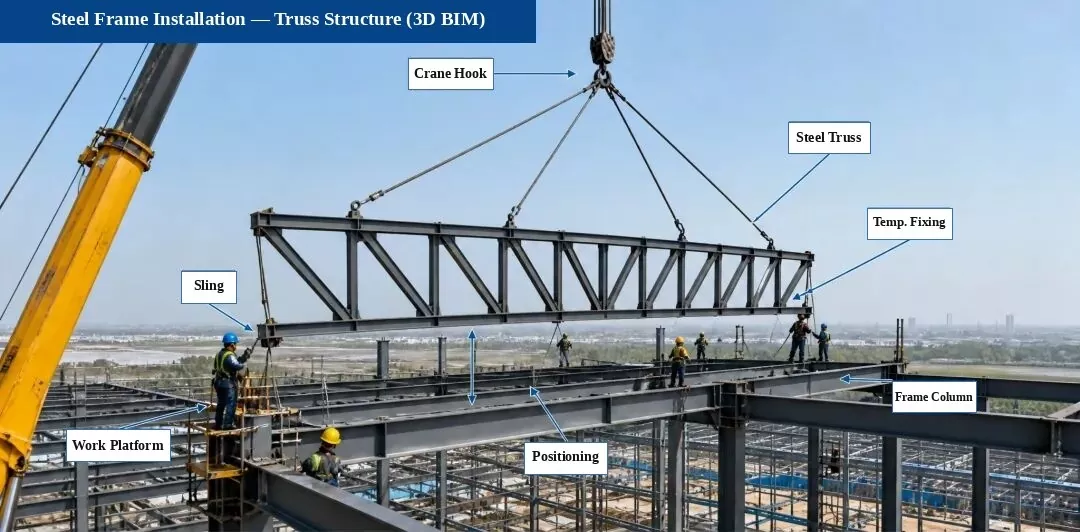

6. स्टील फ्रेम स्थापना - ट्रस संरचना स्थापना (3D BIM रेखाचित्र)

स्थापना प्रक्रिया प्रवाह:सर्वेक्षण र चिन्ह लगाउने → समर्थन जाँच → लिफ्ट र स्थान → अस्थायी फिक्सिङ → पङ्क्तिबद्धता र समायोजन → उच्च-शक्ति बोल्ट जडान → वेल्डिङ (आवश्यक भएमा)

प्रमुख स्थापना बिन्दुहरू:

उठाउनु अघि, समर्थन केन्द्र रेखा, उचाइ, र इम्बेडेड भाग स्थितिहरू डबल-जाँच गर्नुहोस्;
ट्रस स्थिर राख्न लिफ्टिङको समयमा हावा गाइड डोरीहरू (ट्यागलाइनहरू) संलग्न गर्नुहोस्;
झुक्नु वा विकृति रोक्नको लागि प्लेसमेन्ट पछि ट्रसलाई समायोजन र अस्थायी रूपमा सुरक्षित गर्नुहोस्;
उच्च-शक्ति बोल्ट जडानहरूले डिजाइन र कोड नियमहरू पालना गर्नुपर्छ र आवश्यक टर्कमा कडा हुनुपर्छ;
वेल्ड गुणस्तरले स्टिल संरचनाहरूको निर्माण गुणस्तर (GB 50205) को स्वीकृतिको लागि कोडमा नियमहरू पूरा गर्नुपर्छ।

मुख्य निरीक्षण बिन्दुहरू (साइट फोटोहरू):

1. समर्थन र संयुक्त जाँच

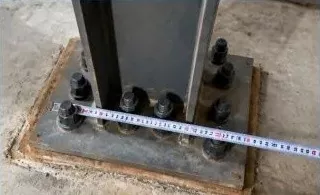

समर्थन बोल्टहरू, शिम प्लेटहरू, र इम्बेडेड भागहरूको स्थिति र उचाइहरू जाँच गर्नुहोस् कि तिनीहरूले डिजाइन आवश्यकताहरू पूरा गर्छन् भनेर सुनिश्चित गर्नुहोस्।

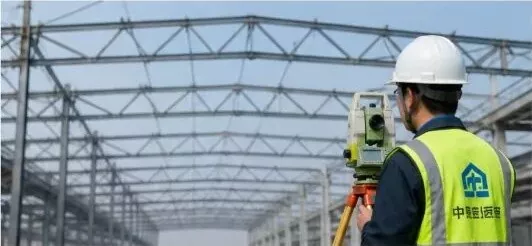

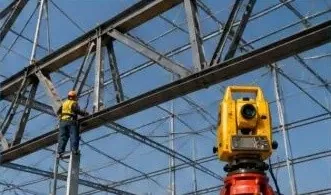

2. ट्रस पङ्क्तिबद्धता जाँच

केन्द्ररेखा, उचाइ, र ट्रसको झुकाव मापन गर्न कुल स्टेशन प्रयोग गर्नुहोस्, र पङ्क्तिबद्ध समायोजन गर्नुहोस्।

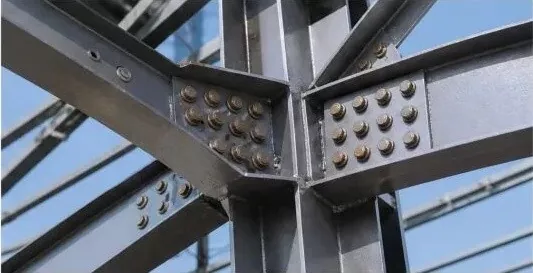

3. उच्च-शक्ति बोल्ट जाँच

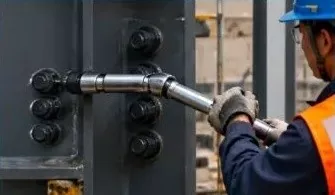

उच्च-शक्ति बोल्टहरूको संख्या, आकार, र टर्क जाँच गर्नुहोस्, र कोड द्वारा आवश्यक रूपमा तिनीहरूलाई पुन: परीक्षण गर्नुहोस्।

नोट:यस परियोजनाको ट्रस संरचना कारखानामा पूर्व-एकत्र गरिएको छ र सही स्थापना, गुणस्तर र सुरक्षा सुनिश्चित गर्न साइटमा खण्डहरूमा उठाइएको छ।

7. स्टील फ्रेम र प्रोफाइल गरिएको धातु छत पाना स्थापना र निरीक्षण

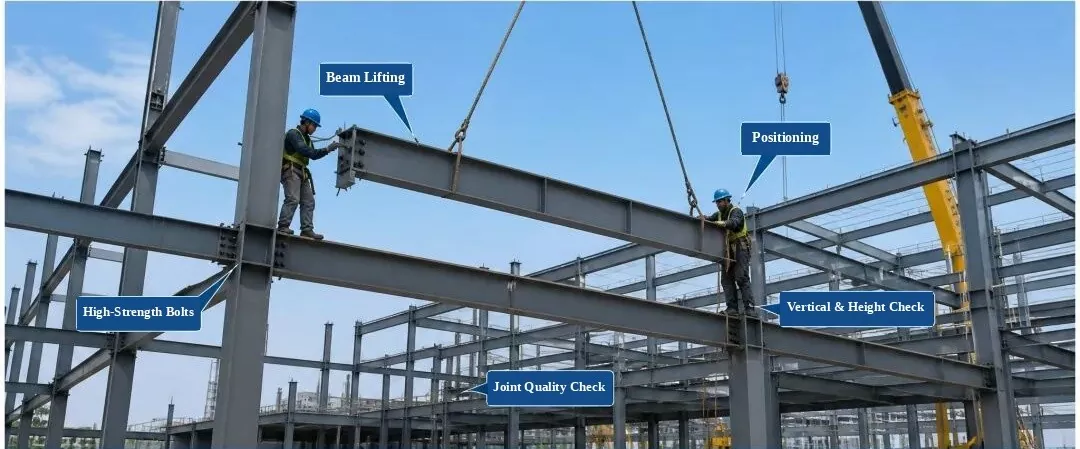

स्टील फ्रेम स्थापना र निरीक्षण

(लेबलहरू: बीम लिफ्टिङ, पोजिसनिङ, उच्च-शक्ति बोल्ट, ठाडो र उचाइ जाँच, संयुक्त गुणस्तर जाँच)

1. आगमन भाग जाँच:सामग्री गुणस्तर, आकार, सतह अवस्था, र सीधापन जाँच गर्नुहोस्। निरीक्षण पास गरेपछि मात्र स्थापना गर्नुहोस्।

2. प्रक्रिया नियन्त्रण:स्थापनाको समयमा भाग स्थिति, उचाइ, ठाडो पङ्क्तिबद्धता, र बोल्ट कडा नियन्त्रण गर्नुहोस्।

3. निरीक्षण वस्तुहरू:केन्द्र रेखा स्थिति, उचाइ, ठाडो पङ्क्तिबद्धता, सतह समतलता, र बोल्ट जडान गुणस्तर।

4. गुणस्तर मानक:स्टिल संरचनाहरूको निर्माण गुणस्तर (GB 50205-2020) को स्वीकृतिको लागि कोड पूरा गर्नुपर्छ।

प्रोफाइल गरिएको धातु छत पाना स्थापना र निरीक्षण

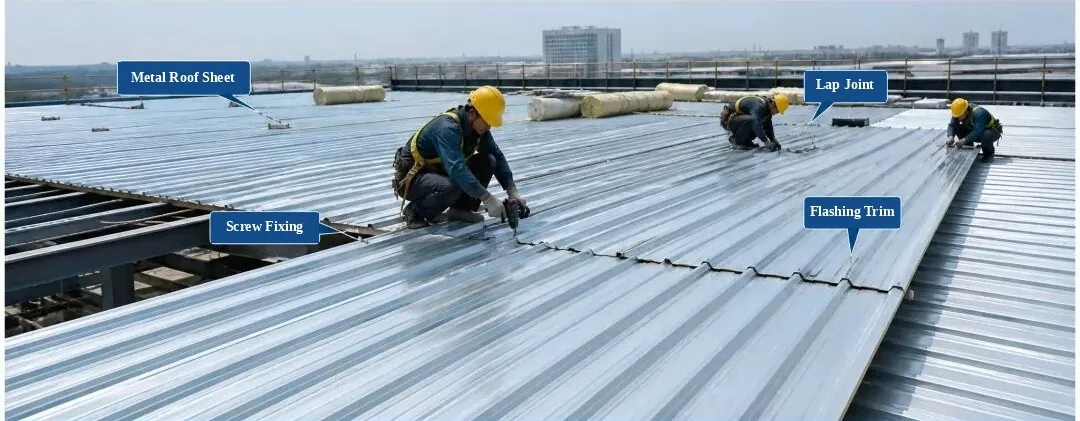

(लेबलहरू: मेटल रूफ शीट, ल्याप जोइन्ट, सेल्फ-ट्यापिङ स्क्रू फिक्सिङ, फ्ल्यासिङ ट्रिम)

1. सामग्री जाँच:प्यानल प्रोफाइल, मोटाई, कोटिंग, र रंग जाँच गर्नुहोस्। निरीक्षण पास गरेपछि मात्र प्रयोग गर्नुहोस्।

2. स्थापना नियम:प्यानलहरूलाई सही रूपमा ओभरल्याप गर्नुहोस् र तिनीहरूलाई दृढतापूर्वक ठीक गर्नुहोस्। स्क्रू स्पेसिङ मानक सीमा भित्र राख्नुहोस्, कुनै हराइरहेको वा गलत स्क्रू बिना।

3. निरीक्षण वस्तुहरू:छतको समतलता, ओभरल्याप चौडाइ, फास्टनिङ पोइन्ट स्पेसिङ, र वाटरप्रूफिङ विवरणहरू।

4. गुणस्तर मानक:मेटल रूफ इन्जिनियरिङ् (GB 50345-2012) को लागि प्राविधिक कोड पूरा गर्नुपर्छ।

8. स्टिल फ्रेम स्थापना र निरीक्षण - इस्पात सिँढी र ह्यान्ड्रेल स्थापना

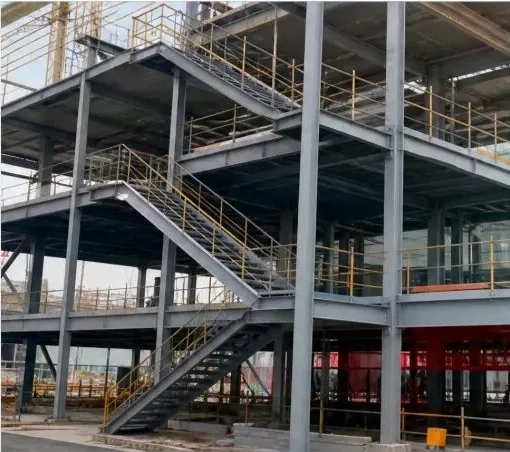

१. सम्पन्न स्टिल सिँढी र ह्यान्ड्राइलहरू (साइट फोटो)

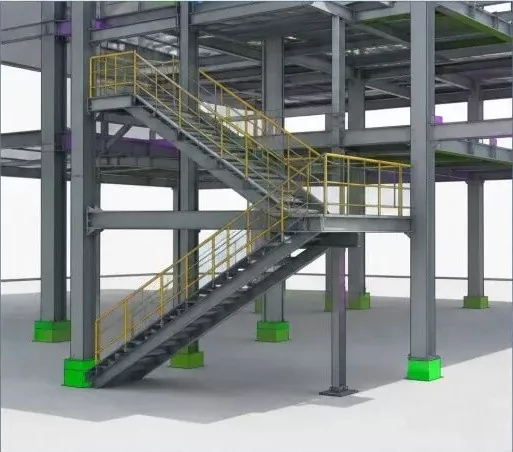

2. 3D BIM मोडेल (स्टील सिँढी र ह्यान्ड्राइलहरू)

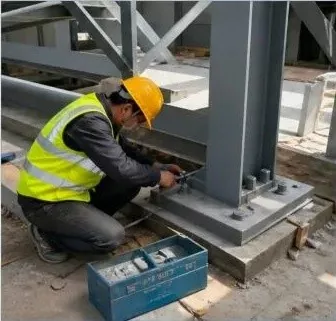

3. स्टिल सीढी स्थापना (साइट कार्य)

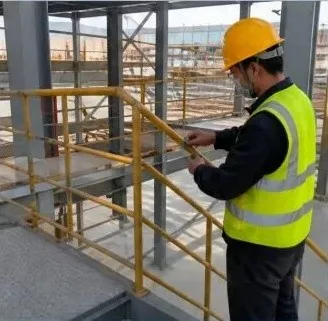

४. ह्यान्ड्रेल स्थापना (साइट कार्य)

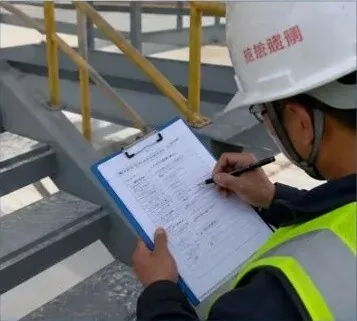

5. स्थापना गुणस्तर निरीक्षण (साइट जाँच)

निर्देशन:

स्टीलको सिढी र ह्यान्डरेलहरू स्थापना गर्नु अघि, घटक आयामहरू, उचाइहरू, र लेआउट केन्द्र रेखाहरू डबल-जाँच गर्नुहोस्;
बोल्ट जडानहरू प्रयोग गर्दा, बलियो जडान सुनिश्चित गर्न बोल्ट आकार, मात्रा, र टर्क जाँच गर्नुहोस्;
स्थापित ह्यान्डरेलहरू दृढ र सीधा हुनुपर्छ, पूर्ण र चिल्लो वेल्डहरू जुन डिजाइन र कोड आवश्यकताहरू पूरा गर्दछ;
स्थापना पछि गुणस्तर निरीक्षण गर्नुहोस् र परियोजनाको गुणस्तर सुनिश्चित गर्न निरीक्षण रेकर्ड भर्नुहोस्।
